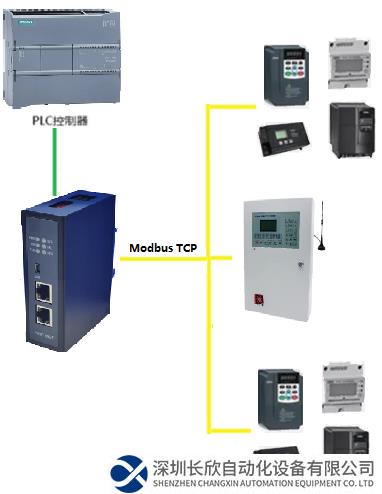

本案介紹采用北京穩聯技術有限公司Profinet轉Modbus TCP網關連接電源控制柜案例。由西門子1200PLC組成的Profinet總線、Modbus TCP轉Profinet網關無需編寫程序,對各系統電力設備能源集中在中在中控室監控。

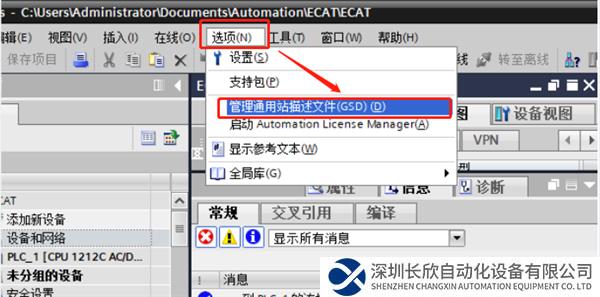

1、首先添加Profinet轉Modbus TCP網關GSD文件；

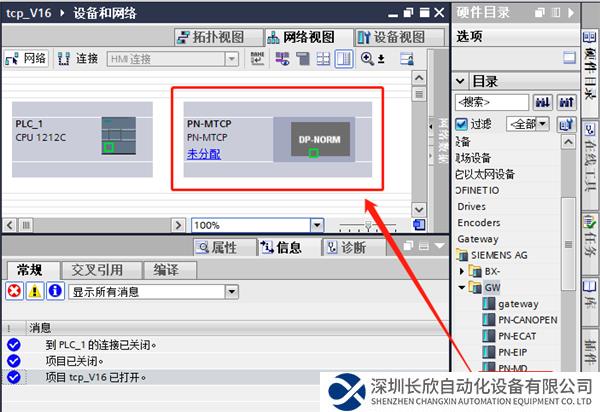

2、找到Profinet轉Modbus TCP網關模塊進行組態；

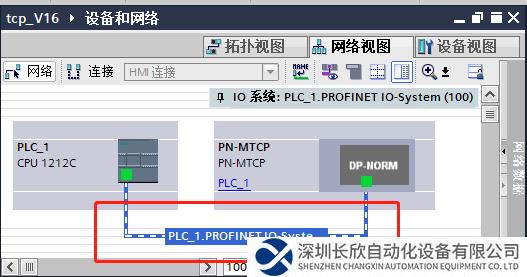

3、點擊未分配與PLC進行連接后就可以對Profinet轉Modbus TCP網關的屬性；進行參數的設定；

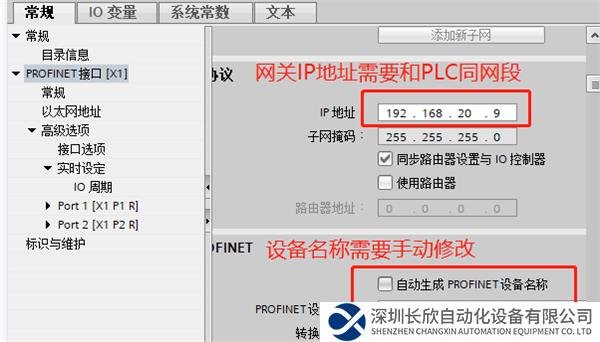

4、設置Profinet轉Modbus TCP網關的IP地址和設備名稱，需要注意的是：不要把自動生成PROFINET設備名稱勾選；

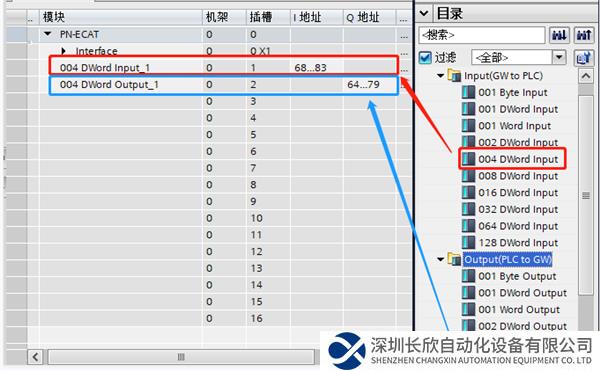

5、設置Profinet轉Modbus TCP網關的輸入輸出字節數長度；

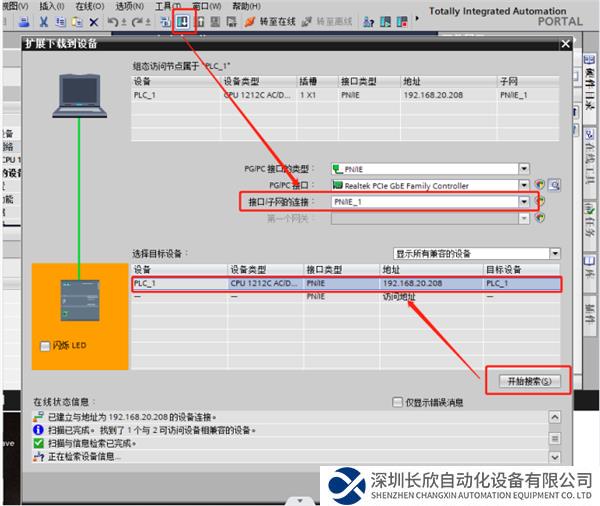

6、下載組態到PLC；

7、打開配置軟件Gateway Configuration Studio；

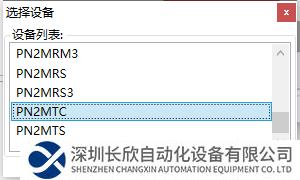

8、點擊新建，選擇設備為PN2MRM3；

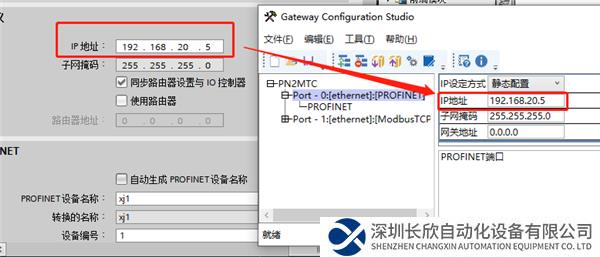

9、配置軟件中的IP地址與博圖以及Profinet轉Modbus TCP網關組態中的IP地址必須要一致；

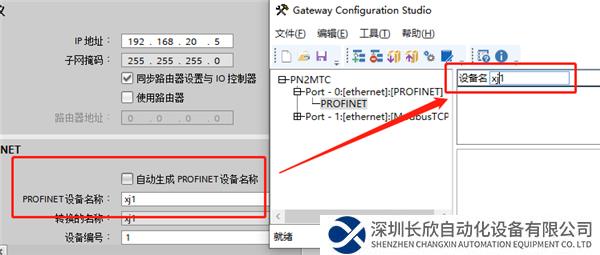

10、配置軟件中的PROFINET與博圖以及Profinet轉Modbus TCP網關組態必須要一致；

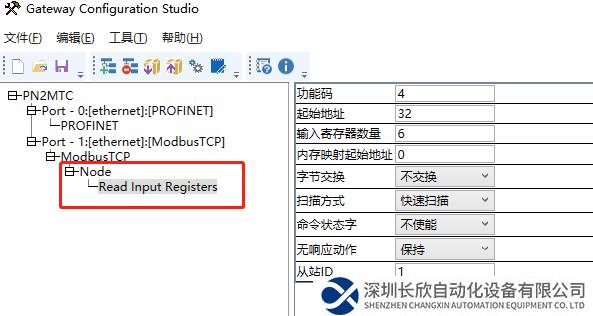

11、添加功能碼分別是讀03功能碼，寫16功能碼；

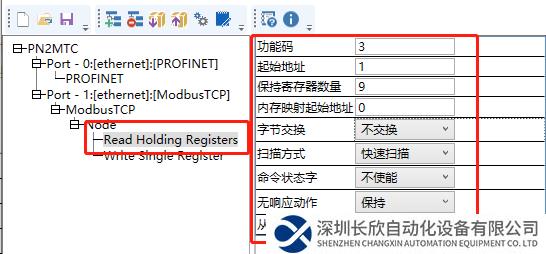

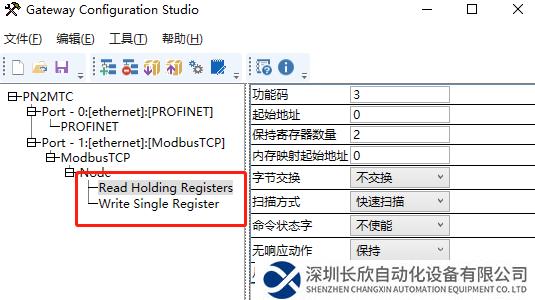

12、起始地址1;功能碼3;讀取9個寄存器(內存映射地址從0開始，對應Botu Profinet配置的I地址第1位到Modbus TCP網關；

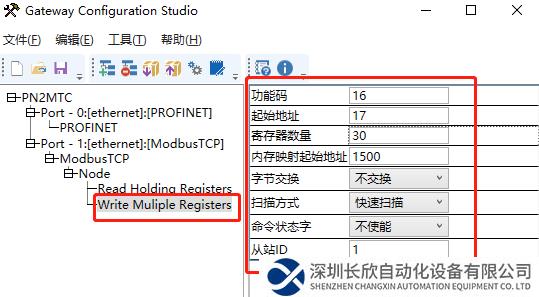

13、起始地址“17”;功能碼16;讀取30個寄存器(內存映射地址從1500開始，對應Botu Profinet配置的Q地址第1位到Profinet轉Modbus TCP網關；

14，給Profinet轉Modbus TCP網關配置點擊控制器讀寫數據，這里舉例讀取點擊控制器的電流值，及反饋值。如下圖所示

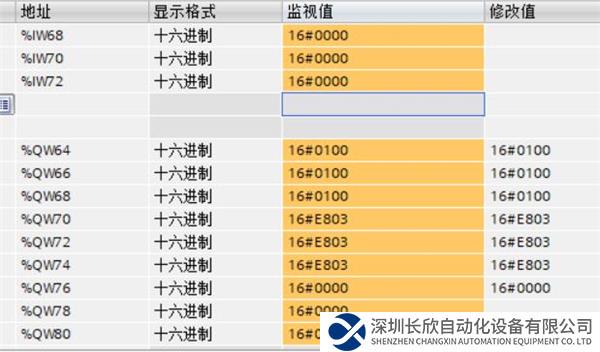

15、Profinet轉Modbus TCP網關配置軟件里根據電源設備的起始地址及讀取長度，下載到Profinet轉Modbus TCP網關里即可，實現Profinet轉Modbus TCP協議互轉，PLC中組態中數據讀取顯示。
