GE  DS200ITXDG1ABA  燃?xì)廨啓C(jī)控制系統

GE  DS200ITXDG1ABA  燃?xì)廨啓C(jī)控制系統

GE  DS200ITXDG1ABA  燃?xì)廨啓C(jī)控制系統

品牌：

GE

產品名稱：

模塊

適用范圍：

工業

加工定制：

否

系統環境：

恒溫

電壓：

90

規格：

標準

電流：

19

內存：

125

壓力：

30

數量：

1

系統：

PLC/DCS

快遞：

順豐

包裝：

紙盒

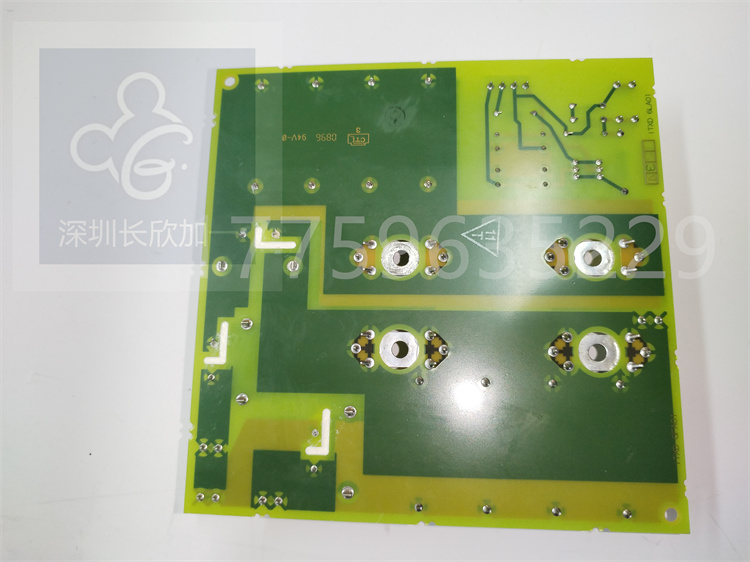

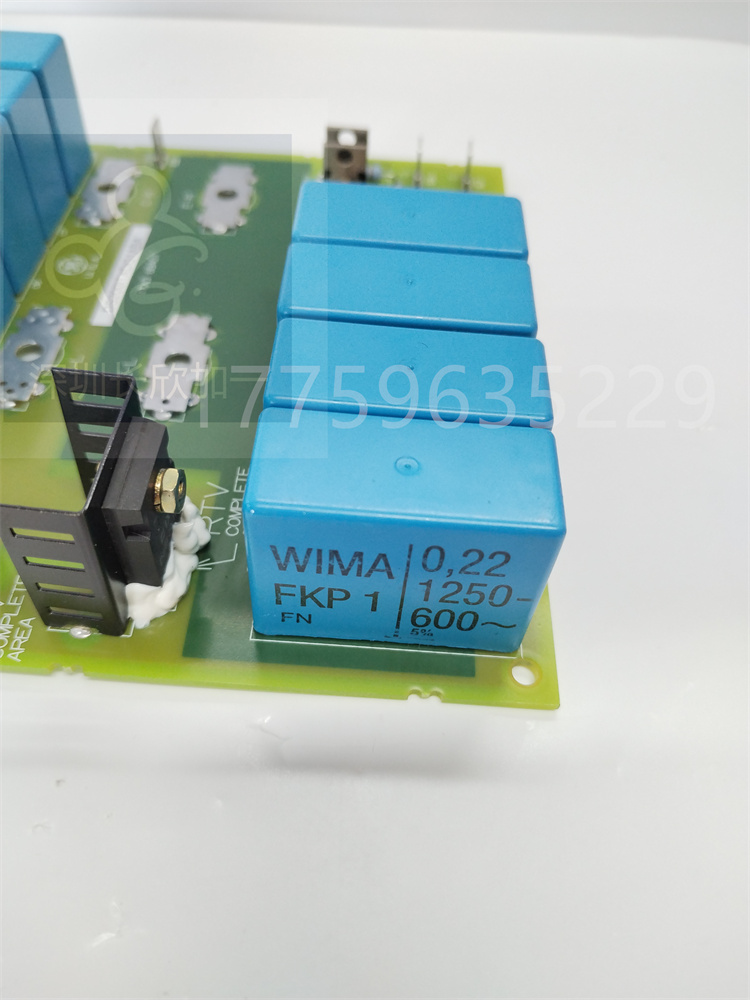

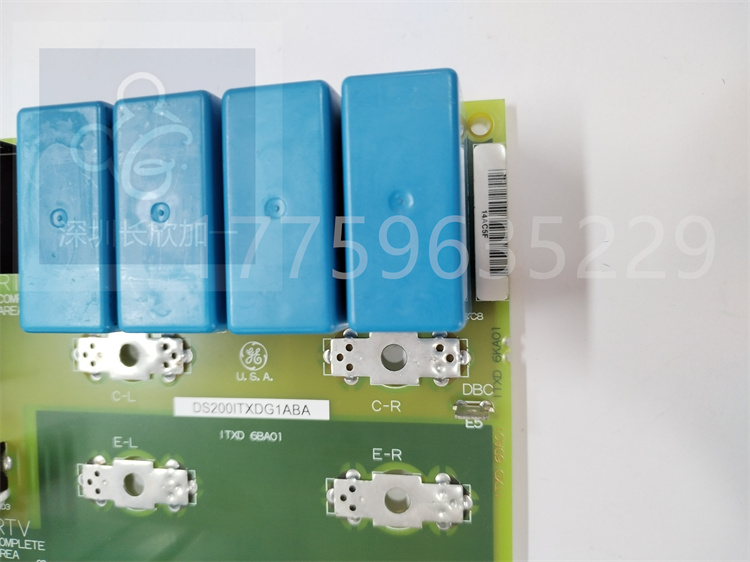

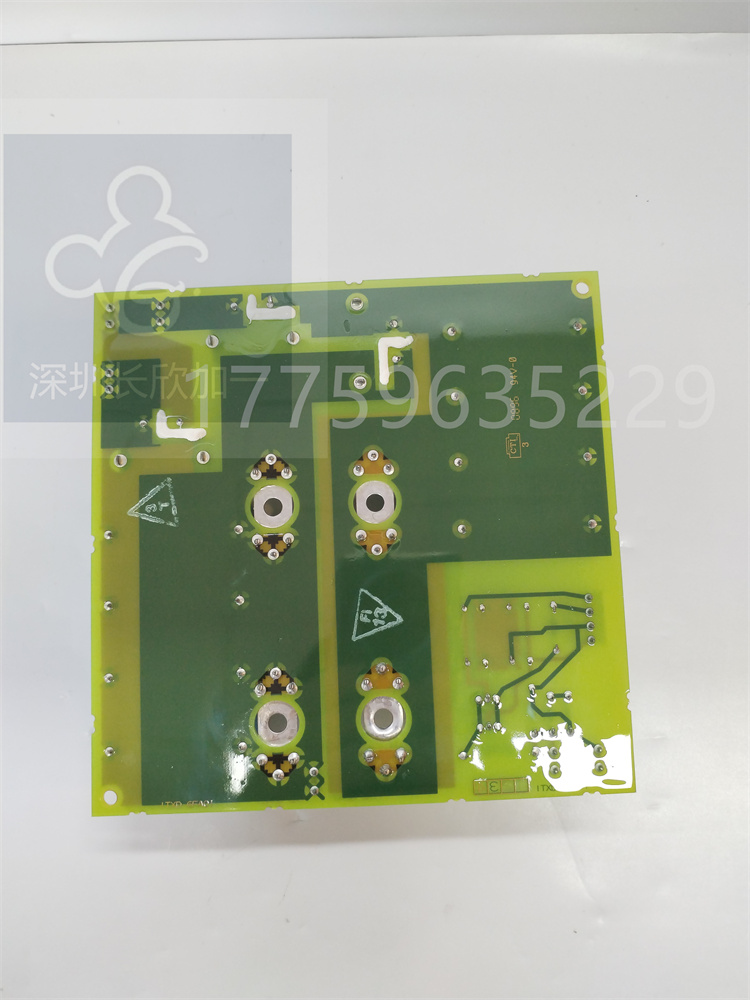

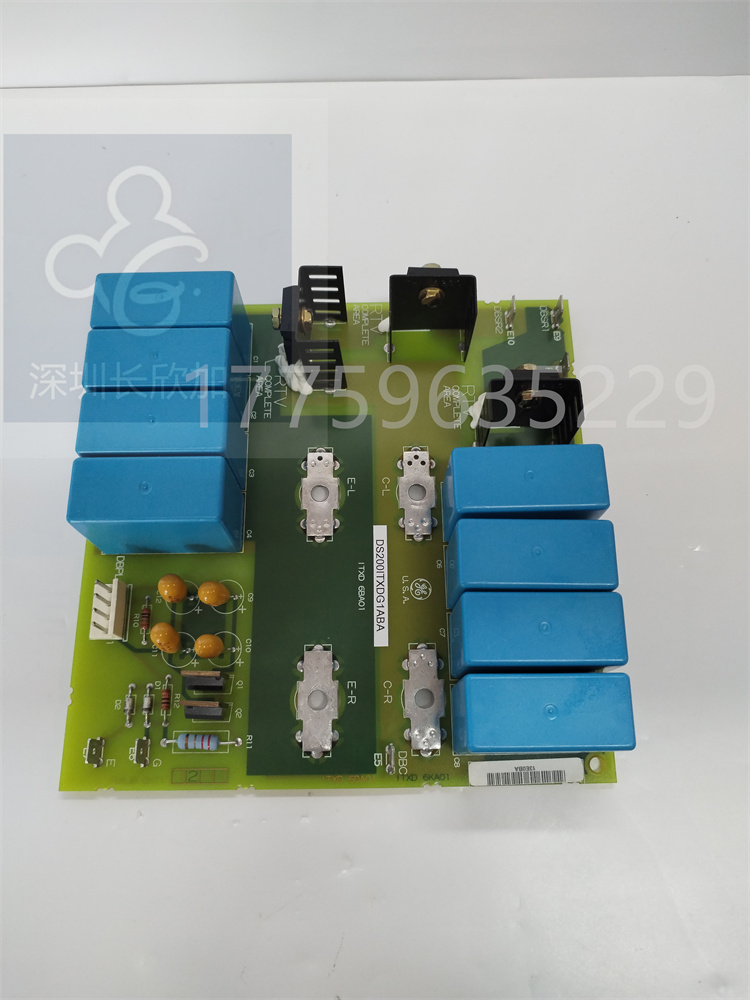

DS200ITXDG1ABA逆變器和動態制動緩沖器板通過電源DS200ITXDG1ABA板被標記為動態制動緩沖板，是通用電氣制造的 MarkV系列的一部分。IXTD 板所需的操作通過連接的電源/接口板(IMCP)的電路提供。當連接IMCP和IXTD板時，它們通過四針連接器連接。安裝電路板時，它將安裝在外部，并且尺寸必須滿足動態制動IGBT最壞情況下的開關需求。緩沖板的目的是用于限制IGBT上的電壓瞬變以及驅動器的所有已知操作條件。

DS200ITXDG1ABA板的另一個功能是調節IGBT柵極驅動器板的輸出，使其能夠匹配 AT 框架驅動器的電氣特性。AT框架驅動器有可變和恒定扭矩應用?？勺冝D(zhuǎn)矩應用的驅動器額定輸出電流為500ARMS.

DS200ITXDG1ABA板有三種連接器類型;母線I/0連接器、DBPL的輸入連接器和板刺連接器。所有這些連接器類型都有不同的引腳號、命名法和描述。匯流條 |0 連接器和 Stab//0 連接器也有方向。與Stab l/0 連接器相關的兩個引腳的示例是E-6和 E-9連接器，它們都是輸出連接器。E-6連接器是DBIGBT柵極信號，E-9 連接器是外部緩沖沖電阻的連接。
